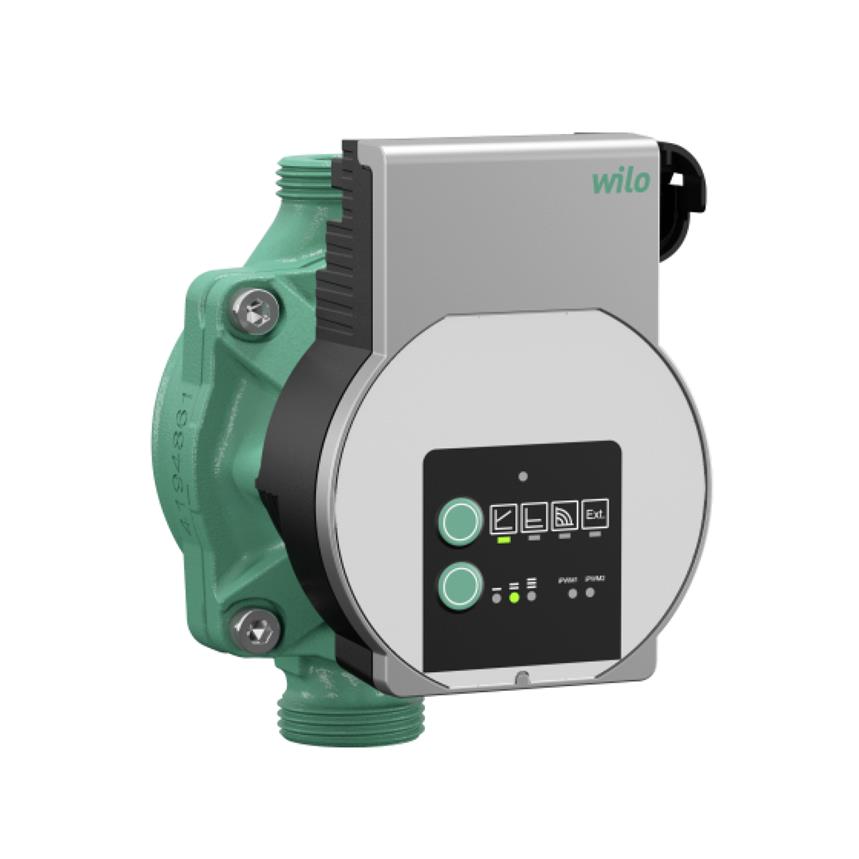

Περιγραφή
Η πιο πολύπλευρη αντλία αντικατάστασης όλων των εποχών.
Το Wilo-Varios PICO-STG είναι η γενική λύση αντικατάστασης στα πεδία θέρμανσης, κλιματισμού και ψύξης για μονοκατοικίες και διπλοκατοικίες. Επιτρέπει στάνταρ και εξωτερική κατάσταση λειτουργίας, ενώ με τον βοηθό συγχρονισμού, μπορείτε να υιοθετήσετε εύκολα τις ρυθμίσεις της αντλίας που έχει αντικατασταθεί. Ο κόμπακτ σχεδιασμός του και η υιοθέτηση χαρακτηριστικών καμπυλών από την παλιά αντλία μέσω της νέας λειτουργίας συγχρονισμού καθιστούν την εγκατάσταση και τη θέση σε λειτουργία εξαιρετικά εύκολες. Και με την «τεχνολογία πράσινου κουμπιού», ο χειρισμός γίνεται παιχνιδάκι.
Ειδικά χαρακτηριστικά/πλεονεκτήματα προϊόντος
- Χάρη στον κόμπακτ σχεδιασμό, τα νέα είδη ρύθμισης (όπως το iPWM) και τον νέο βοηθό συγχρονισμού, αποτελεί την πλέον συμβατή λύση αντικατάστασης για ποικίλες χρήσεις, τώρα και για ηλιακά και γεωθερμικά συστήματα
- Μέγιστη άνεση στο χειρισμό χάρη στην οθόνη LED και την τεχνολογία πράσινου πλήκτρου με ένα κουμπί πίεσης για την κατάσταση λειτουργίας και ένα κουμπί πίεσης για τη ρύθμιση της αντλίας.
- Εύκολη εγκατάσταση χάρη στον συμπαγή σχεδιασμό, τις ρυθμιζόμενες ηλεκτρικές συνδέσεις και λειτουργίες συντήρησης, όπως η εξαέρωση
- Μέγιστη ασφάλεια λειτουργίας και χειρισμού χάρη στη δοκιμασμένη τεχνολογία του

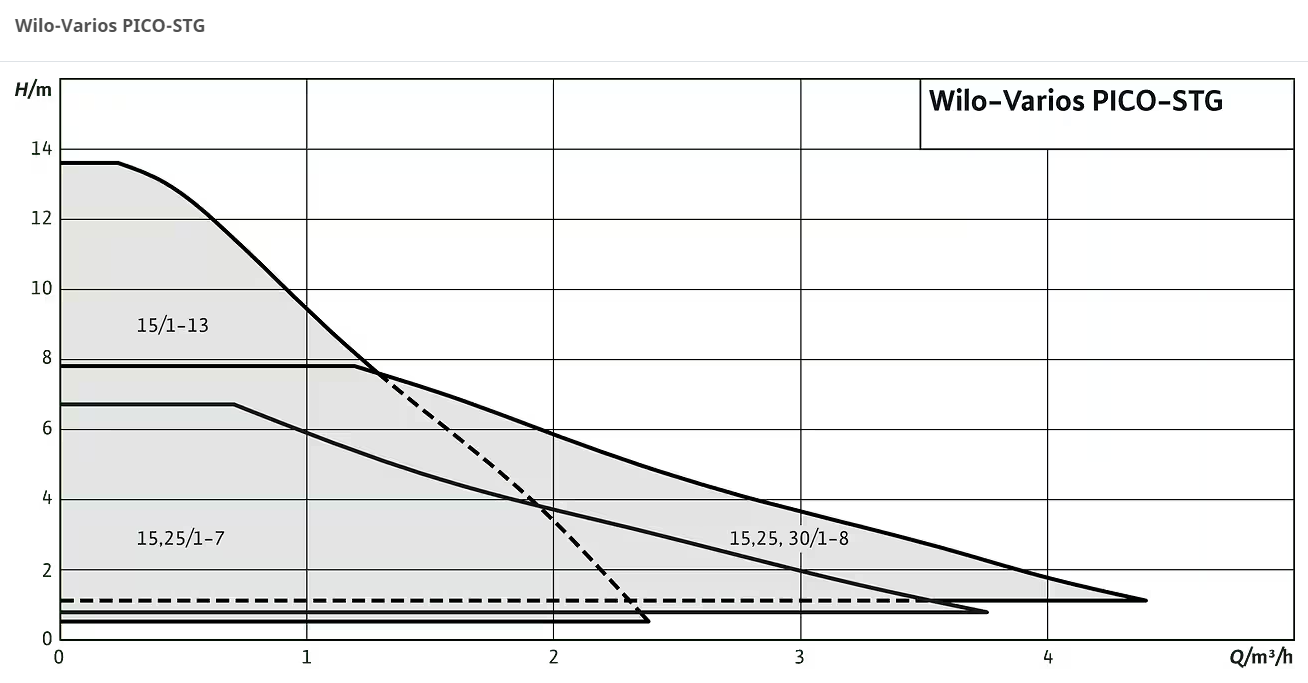

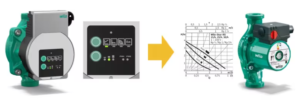

Η κατασκευαστική σειρά Wilo-Varios PICO-STG περιλαμβάνει μια μεγάλη ποικιλία αντλιών, καθεμία με τις χαρακτηριστικές καμπύλες της. Η χαρακτηριστική καμπύλη της αντλίας που πρόκειται να αντικατασταθεί μπορεί να αναπαραχθεί με τη βοήθεια της λειτουργίας συγχρονισμού, χρησιμοποιώντας τον βοηθό λειτουργίας συγχρονισμού ή την εφαρμογή Wilo-Assistant.
Όπως και η Yonos PICO ή η Stratos PICO, η Varios PICO-STG μπορεί επίσης να χρησιμοποιείται ως αντλία αντικατάστασης για συγκρίσιμα προϊόντα από την Grundfos, την DAB, τη Lowara, την KSB κ.λπ.
Μόνο όμως κατά την αντικατάσταση αντλιών Wilo μπορεί να χρησιμοποιηθεί η πρόσθετη λειτουργία συγχρονισμού, για επίτευξη της μέγιστης δυνατής συμβατότητας.
Σε αυτές συγκαταλέγονται τα μοντέλα Wilo-Star RS, Wilo-Stratos ECO, Wilo-Yonos PICO, Wilo-Stratos PICO, όπως και οι ενσωματωμένες αντλίες Wilo-Yonos PARA, Wilo-PARA RS, Wilo-Yonos PARA RKC, Wilo-Yonos PARA RKA και Wilo-Yonos PARA PWM.
Σε περίπτωση αμφιβολίας, ανατρέξτε στη λίστα προϊόντων του εργαλείου της λειτουργίας συγχρονισμού.
Σχεδιασμός
Υδρολίπαντος κυκλοφορητής με βιδωτή σύνδεση, κινητήρα EC ανθεκτικό κατά του ρεύματος εμπλοκής και ενσωματωμένη ηλεκτρονική ρύθμιση απόδοσης.
Χρήση
Συστήματα θέρμανσης ζεστού νερού όλων των εγκαταστάσεων, εφαρμογές κλιματισμού, βιομηχανικά συστήματα κυκλοφορίας, πρωτεύοντα κυκλώματα ηλιακών και γεωθερμικών συστημάτων.
Εξοπλισμός/λειτουργία
Τρόποι λειτουργίας
- Σταθερή διαφορική πίεση (3 προκαθορισμένες χαρακτηριστικές καμπύλες)
- Μεταβλητή διαφορική πίεση (3 προκαθορισμένες χαρακτηριστικές καμπύλες)
- Σταθερή ταχύτητα περιστροφής (3 βαθμίδες ταχυτήτων)
- Εξωτερικό σύστημα ρύθμισης μέσω σήματος iPWM
- iPWM GT (θέρμανση/γεωθερμικά συστήματα, όχι στο Varios PICO-STG …/1-13)
- iPWM ST (ηλιακά συστήματα)
Χειροκίνητες λειτουργίες
- Ρύθμιση του τρόπου λειτουργίας ανάλογα με την εφαρμογή
- Ρύθμιση της ισχύος αντλίας (χαρακτηριστική καμπύλη)
- Ρύθμιση της σταθερής ταχύτητας περιστροφής
- Ενεργοποίηση της λειτουργίας συγχρονισμού και της κωδικοποίησης LED
- Λειτουργία εξαέρωσης κυκλοφορητή
- Χειροκίνητη επανενεργοποίηση
Αυτόματες λειτουργίες
- Αυτόματη επανεκκίνηση
Λειτουργίες αναγγελίας και ένδειξης
- Προβολή του επιλεγμένου είδους ρύθμισης
- Ένδειξη της επιλεγμένης χαρακτηριστικής καμπύλης εντός του είδους ρύθμισης ή τύπος iPWM
- Ένδειξη της ενεργοποιημένης λειτουργίας συγχρονισμού και κωδικοποίησης LED
- Ένδειξη κατάστασης της χειροκίνητης επανεκκίνησης ή της λειτουργίας εξαέρωσης κυκλοφορητή
- Ένδειξη λειτουργίας και βλαβών
Εξοπλισμός
- Κέλυφος αντλίας με επίστρωση καταφόρεσης
- Θέση κλειδιού στο σώμα της αντλίας
- Ηλεκτρικό καλώδιο σύνδεσης με 3-πολικό φις αντλίας και ταχυσύνδεσμο Wilo-Connector
- Σύνδεση iPWM
- Λειτουργία εξαέρωσης κυκλοφορητή
- Χειροκίνητη επανενεργοποίηση
- Κινητήρας ανθεκτικός κατά του ρεύματος εμπλοκής
- Φίλτρο σωματιδίων
Κωδικοποίηση τύπου
| Παράδειγμα: | Wilo-Varios PICO-STG 25/1-8-130 |
| Varios PICO | Αντλία υψηλής απόδοσης (κυκλοφορητής με ρακόρ), ηλεκτρονικά ελεγχόμενη |
| -STG | Συμβατό με θερμαντικές, ηλιοθερμικές και γεωθερμικές εγκαταστάσεις |
| 25/ | Ονομαστική διάμετρος σύνδεσης |
| 1-8 | Περιοχή ονομαστικού μανομετρικού [m] |
| 130 | Μήκος κατασκευής |
