Περιγραφή

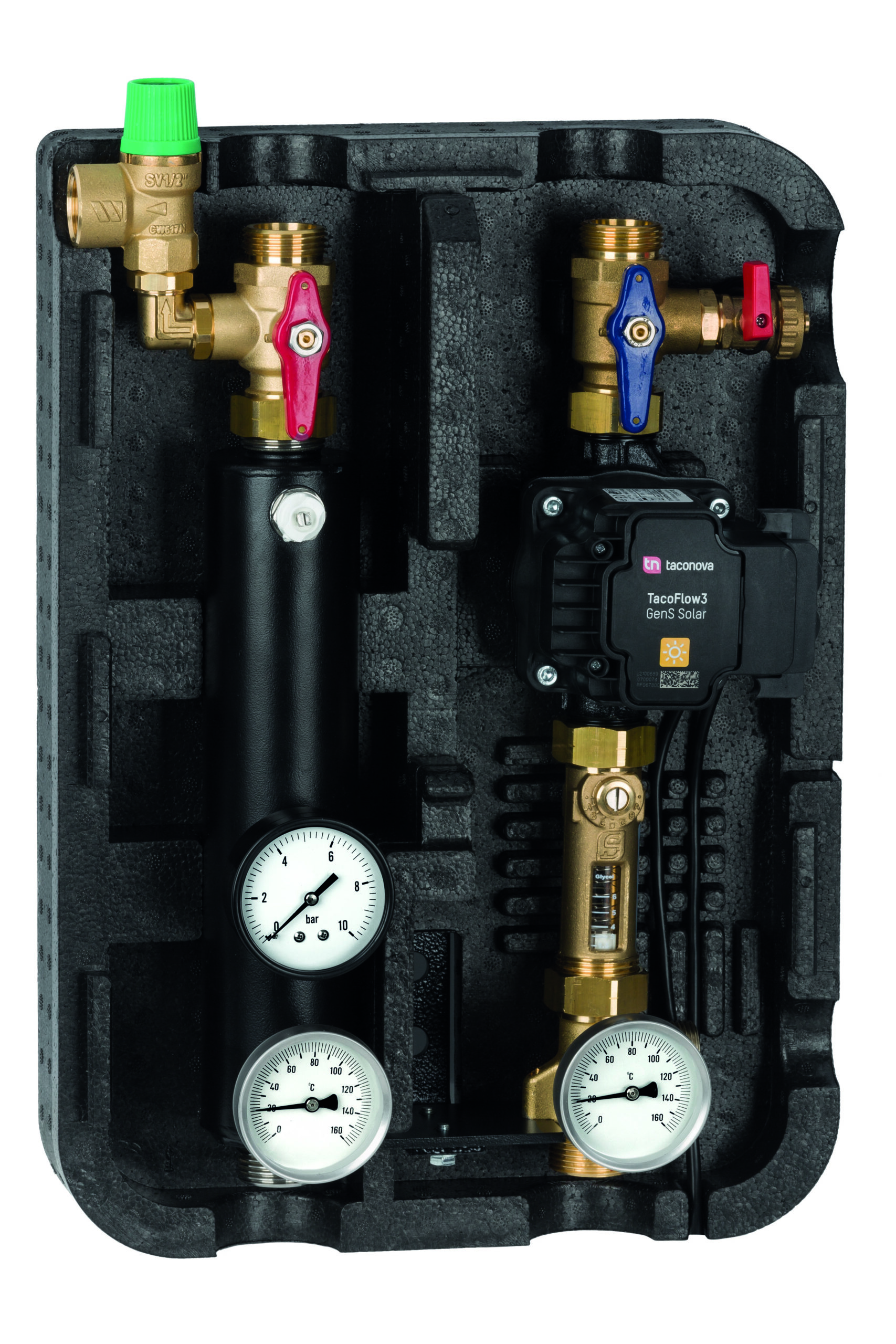

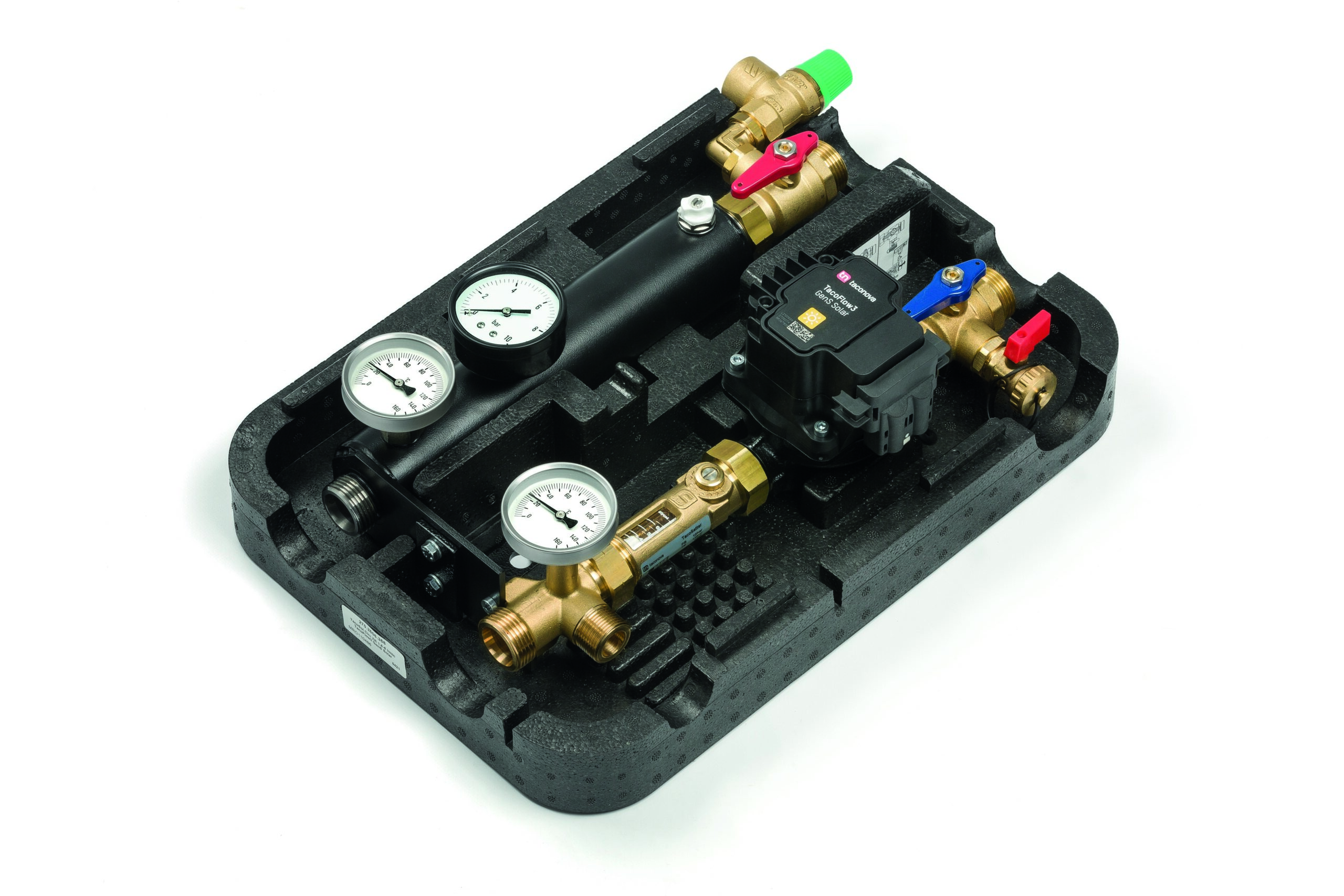

Οι Ηλιακοί σταθμοί Τaconova Ελβετίας παρέχονται έτοιμοι για σύνδεση σε διπλή σωλήνωση με ενσωματωμένη βαλβίδα εξισορρόπησης TacoSetter Inline 130, ομάδα ασφαλείας και μονάδα αερισμού, χωρίς ηλιακό ελεγκτή.
Πλεονεκτήματα:
- Λειτουργικός έλεγχος και υδραυλική εξισορρόπηση χωρίς συσκευές μέτρησης, διαγράμματα ή πίνακες, χάρη στην Tacosetter Inline 130 με ακρίβεια ανάγνωσης λόγω βαθμονομημένης κλίμακας γλυκόλης
- Πολυλειτουργική σφαιρική βάνα καθιστά πιο εύκολο το γέμισμα και την αποστράγγιση του συστήματος
- Συμπεριλαμβάνεται αντεπίστροφη βαλβίδα ώστε να εξασφαλίζεται η ροή προς τη σωστή κατεύθυνση
- Η αντλία μπορεί να αλλάξει εύκολα (απομονώνεται στην είσοδο και στην έξοδο)
- Το πρωτεύον ηλιακό κύκλωμα μπορεί να χωρισθεί σε δύο υποκυκλώματα (Ηλιακός σταθμός διπλής σωλήνωσης)
Λειτουργίες:
- Σε συνδυασμό με έναν ηλιακό ελεγκτή, το ηλιακό υγρό που θερμαίνεται στον συλλέκτη μεταφέρεται στη δεξαμενή αποθήκευσης ζεστού / πόσιμου νερού μέσω ενός εναλλάκτη θερμότητας με τη βοήθεια του ηλιακού σταθμού.
- Η ενσωματωμένη βαλβίδα εξισορρόπησης, επιτρέπει τη ροή, που πρέπει να προσαρμοστεί με την απόδοση του συλλέκτη ή του εναλλάκτη θερμότητας και να ελέγχεται.
- Η μέτρηση της ροής στη βαλβίδα εξισορρόπησης βασίζεται στην αρχή ενός φλοτέρ με το ελατήριο επαναφοράς.
- Ο μετρητής ροής είναι ενσωματωμένος στην αντλία.
- Η βίδα ρύθμισης του μετρητή ροής χρησιμοποιείται για να ρυθμίσει τη ροή. Το σήμα δείκτης είναι το κατώτερο άκρο του φλοτέρ.
Εξοπλισμός:
- Βαλβίδα εξισορρόπησης TacoSetter Inline 130 με άμεση απεικόνιση της ροής σε lt/min, οθόνη ήδη βαθμονομημένη για μέσο ιξώδες 2,33mm2/s
- Βαλβίδα διακοπής και μεταλλικό αντεπίστροφο στη γραμμή ροής και επιστροφής
- Κυκλοφορητής ηλεκτρονικός Grundfos PM2 15-105/130
- Ηλιακό θερμόμετρο με εύρος 0-160°C εγκατεστημένο στη σωλήνα ασφαλείας
- Μανόμετρο (Ηλιακός σταθμός διπλής σωλήνωσης)
Υλικά:
- Βαλβίδα από ορείχαλκο
- Εσωτερικά μέρη από ανοξείδωτο χάλυβα, ορείχαλκο και πλαστικό.
- Δαχτυλίδι O-ring: EPDM
- Στεγανοποιητικά κατάλληλα για χρήση σε ηλιοθερμικά συστήματα και ανθεκτικά σε υψηλές θερμοκρασίες

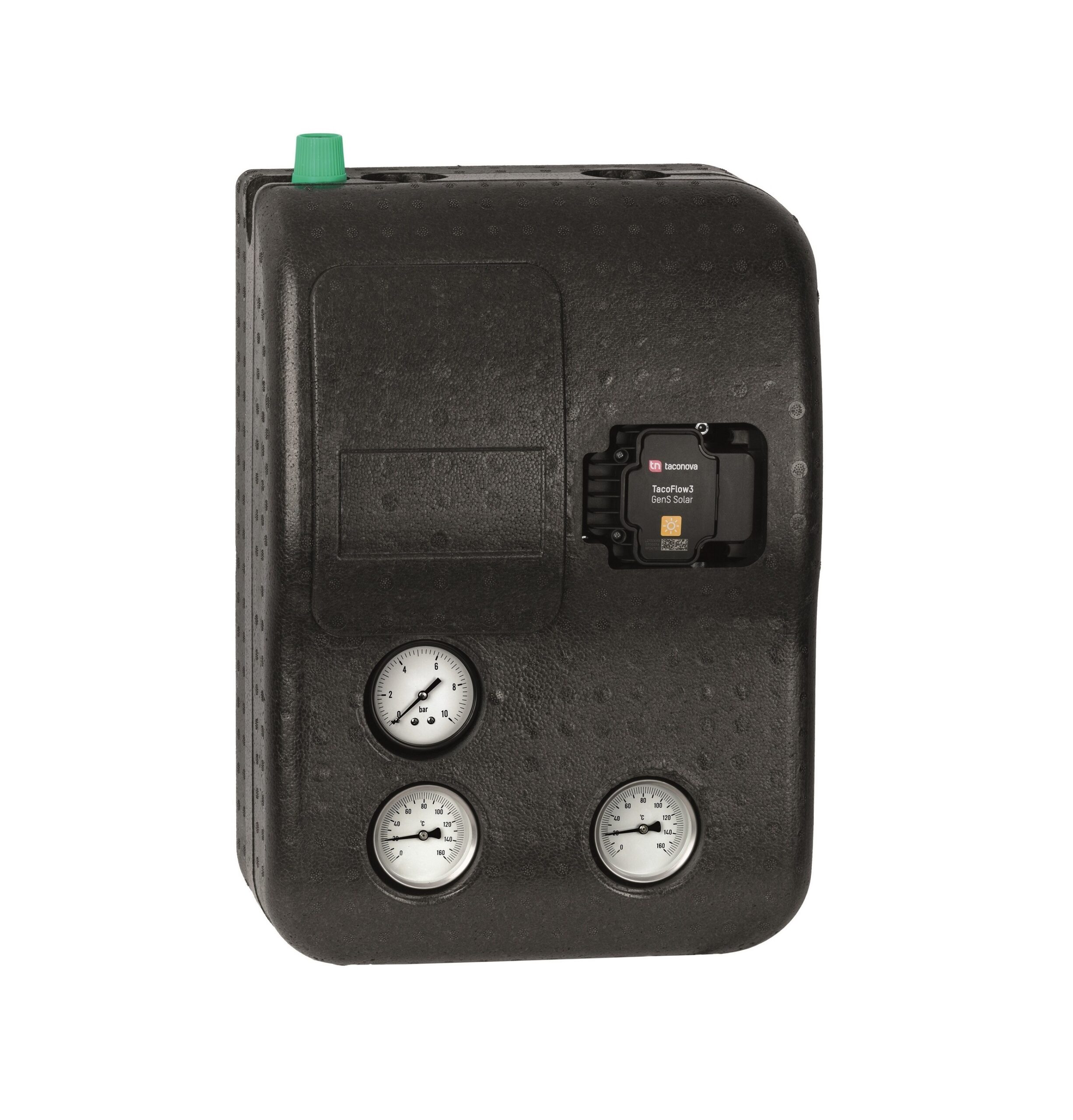

- Μονωτικό περίβλημα από EEP
Μέσα ροής:
- Νερό Θέρμανσης: (VDI 2035,SIA Ditrective 384/1m ONORM H 5195-1).
- Μίγματα νερού με χαρακτηριστική διάβρωση και πρόσθετη γλυκόλη
- Νερό ψύξης
Περιλαμβάνει:
- Ηλεκτρονικό κυκλοφορητή Grundfos PM2 15-105/130
- Θερμοκρασία λειτουργίας στην επιστροφή: 110°C
- Μέγιστη πίεση λειτουργίας: 8 bar
